Вакуумный насос откачивает воздух из цистерны и создает разрежение, за счет которого жидкие отходы поступают в емкость. Насосы этого типа также могут создавать избыточное давление в цистерне, если такой режим предусмотрен конструкцией машины. При подборе учитывают производительность, направление вращения, привод, частоту ротора и систему смазки.
Модели КО-503, КО-505 и КО-510 относятся к пластинчато-роторным насосам. Принцип работы у них близкий, но параметры различаются, поэтому менять одну модель на другую без проверки конструкции машины нельзя.
Назначение, виды и принцип работы вакуумных насосов
В корпусе эксцентрично расположен ротор с продольными пазами. В них перемещаются лопатки: при вращении объем рабочих камер меняется, воздух откачивается из цистерны или нагнетается в нее. Рабочие поверхности требуют штатной смазки.
Вакуумный насос может иметь правое или левое направление вращения. Исполнение должно соответствовать приводу машины, поэтому сверяют полное обозначение агрегата и паспорт.
КО-503, КО-505 и КО-510: сравнение характеристик
КО-503, КО-505 и КО-510 различаются прежде всего производительностью и исполнением. Номинальная производительность составляет соответственно 240, 310 и 360 м³/ч. Характеристики конкретного насоса зависят от исполнения и производителя. Ниже приведены параметры моделей КО-503, КО-505 и КО-510 по данным ЧМЗ.
| Параметр | КО-503 | КО-505 | КО-510 |
|---|---|---|---|
| Производительность при P=0, м³/ч | 240,0 ± 20,6 | 310,0 ± 20,0 | 360,0 ± 20,0 |
| Потребляемая мощность, кВт | 6,0 ± 0,6 | 9,0 ± 0,6 | 9,0 ± 0,6 |
| Номинальная частота ротора, об/мин | 1450 | 1150 | 1450 |
| Максимальное разрежение, МПа | 0,085 | 0,085 | 0,085 |
| Рабочее давление, МПа, не более | 0,06 | 0,06 | 0,06 |
| Направление вращения | правое или левое | правое или левое | правое или левое |
При замене насоса сверяют полное обозначение, направление вращения, привод, крепления, шкив и рабочие параметры.
Роль системы смазки в предотвращении износа насоса
У пластинчато-роторной конструкции лопатка постоянно взаимодействует с внутренней поверхностью корпуса. Масло уменьшает трение и износ. Если подача смазки прекращается, вакуумный насос перегревается, а пластины и корпус изнашиваются быстрее.
Перед работой проверяют уровень масла и его поступление через штатные контрольные элементы. Марку масла и порядок регулировки берут из паспорта конкретной модификации: схемы смазки могут различаться. Случайное масло вместо указанного изготовителем применять не следует.
Типичные неисправности вакуумных насосов и ремонт
Падение производительности часто связано с износом лопаток или их западанием в пазах. Тогда агрегат разбирают по инструкции, очищают пазы, а изношенные детали заменяют. Стук может указывать на подшипники или проблемы с лопатками.
Перегрев требует проверки смазки и загрязнения. Для рассматриваемых моделей в технических характеристиках указывается температура насоса не более 80 °C. Продолжать работу при превышении нормы нельзя.
Если вакуумный насос не набирает требуемое разрежение, проверяют герметичность трубопровода, состояние лопаток и правильность сборки. Если система смазки оснащена капельницей и масло через нее не поступает, проверяют соединения и сам канал подачи. Корпус, ротор и посадочные поверхности ремонтируют по документации с контролем размеров и зазоров.
От чего зависит ресурс вакуумного насоса
На срок службы насоса влияют режим работы, исправность системы смазки, герметичность магистрали, состояние лопаток, чистота насоса и соблюдение установленной частоты вращения. Изменение производительности, разрежения, температуры или появление постороннего шума служат поводом для диагностики.
Ресурс также зависит от того, насколько быстро оператор реагирует на первые отклонения. Если насос дольше обычного набирает разрежение, сильнее греется или меняет звук работы, продолжать смену без проверки рискованно: небольшая неисправность может перейти в износ лопаток, корпуса и подшипников.
7 правил по продлению ресурса вакуумного насоса
- Соблюдайте ограничение по непрерывной работе. Для этих трех насосов в технических данных указывается не более 1 часа непрерывной работы, дальнейший режим определяет руководство на машину.
- Следите за температурой. Для трех рассматриваемых моделей предельное значение в характеристиках — 80 °C.
- Контролируйте смазку. Проверяйте уровень, чистоту масла и его поступление, применяйте сорт из эксплуатационной документации.
- Не допускайте попадания содержимого цистерны внутрь насоса. Проверяйте исправность предусмотренных конструкцией машины защитных устройств.
- Проверяйте герметичность вакуумной магистрали. Подсос воздуха снижает производительность и увеличивает длительность рабочего цикла.
- Соблюдайте номинальную частоту и направление вращения. Нельзя компенсировать падение производительности повышением оборотов сверх установленного режима.
- Останавливайте машину при стуке, перегреве, нестабильной подаче масла или падении разрежения. Ранняя диагностика обычно ограничивает объем ремонта.

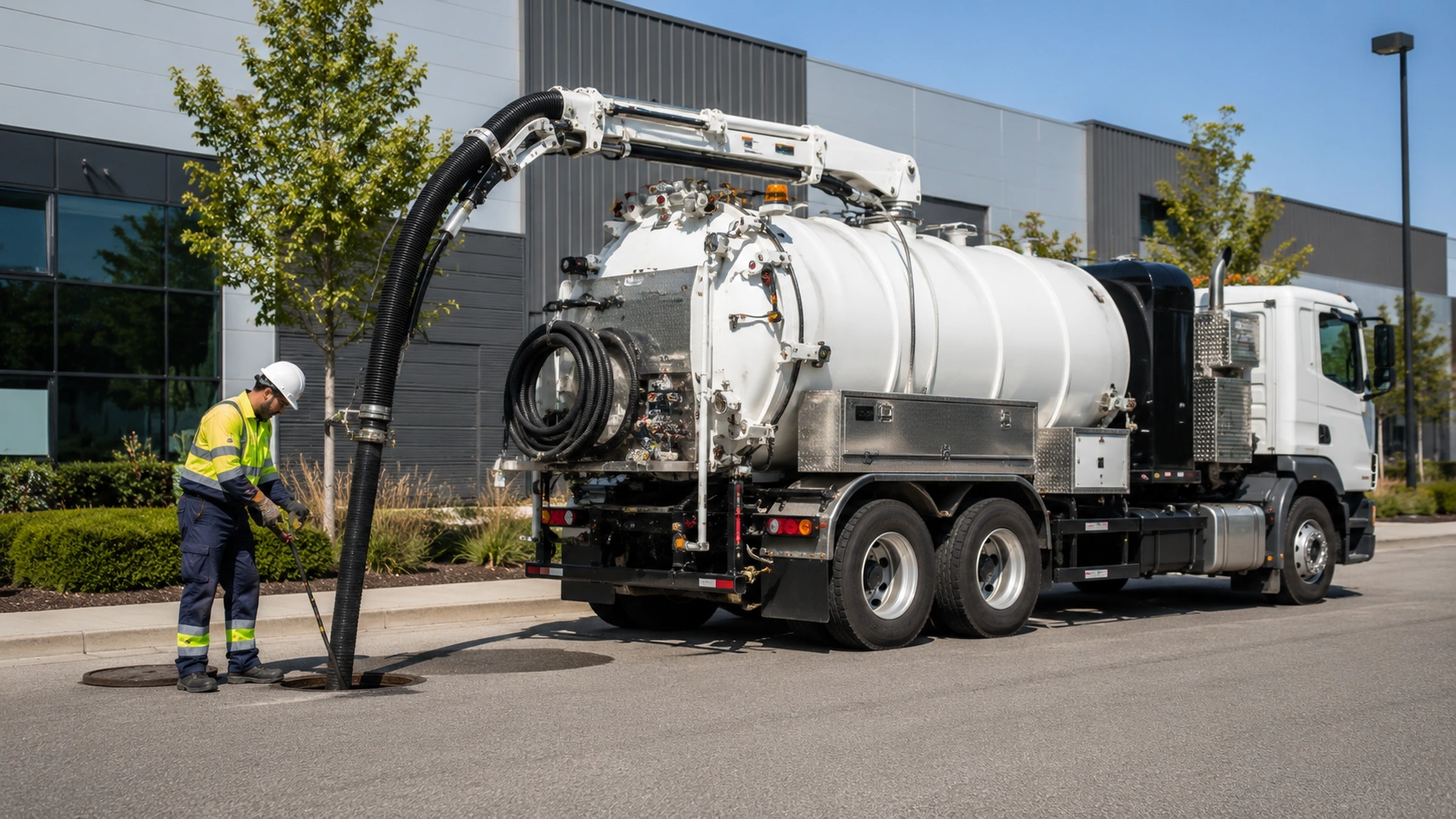

Эти правила актуальны независимо от того, где установлен вакуумный насос: ассенизатор или илосос. Плановое обслуживание снижает риск ускоренного износа комплектующих.
Вакуумный насос для КО-503, КО-505 и КО-510 подбирают по машине: ассенизатор и илосос требуют проверки привода и исполнения.
Если в парке одновременно работают ассенизатор и илосос, храните паспорта насосов по каждой машине.
Вакуумные насосы и комплектующие от «Трансавтомаш»
В каталоге «Трансавтомаш» можно подобрать оборудование и комплектующие для вакуумной и илососной техники: насосы, лопатки, системы смазки, подшипники и шкивы. Для этих моделей есть отдельные разделы по применяемости. Чтобы ограничить поиск только подходящими запчастями, пользуйтесь фильтрами по типу, внутреннему и внешнему диаметру, весу, цене и так далее.
Поможем с подбором деталей на вашу технику. Для этого сообщите оператору модель машины, полное обозначение насоса и направление вращения. Если агрегат нужен на ассенизатор, сверяют привод и исполнение, если его получает илосос, дополнительно проверяют комплектацию спецоборудования. В обоих случаях вакуумный насос должен совпадать с установочными и рабочими параметрами машины. Заказы принимаются онлайн, возможен наличный и безналичный расчет. Доставка товаров по России и СНГ осуществляется транспортными компаниями.
