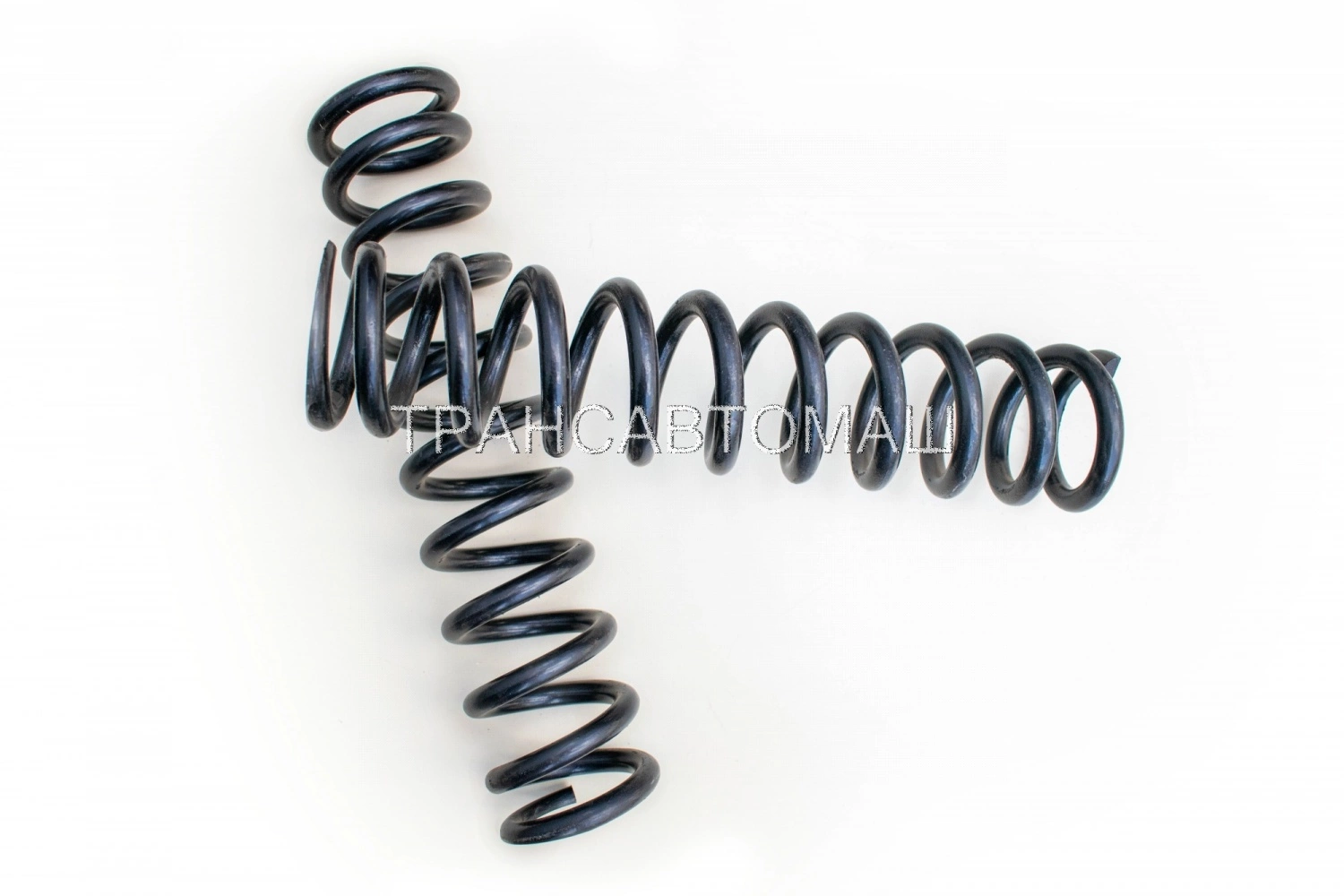

Пружина плужного оборудование (Пружина на отвал МТЗ)

Порядок замены пружины отвала МТЗ

В конструкцию отвала входят следующие детали:

• непосредственно отвал и толкающая рама;
• дополнительные рамы;
• навеска;
• гидроцилиндры;
• пружина отвала МТЗ;
• распорная балка.

Дополнительные рамы крепятся к переднему брусу и лонжеронам трактора специальными болтами, а спереди соединяются навеской, где устанавливаются гидроцилиндры и 2 пружины. Проушины на лонжеронах соединяются распорной балкой. К ним крепятся проушины от толкающей рамы с амортизаторами. Амортизационный элемент состоит из пружины с ограничителем, надетой на каждую из проушин в толкающей раме.

Пружина отвала МТЗ-82 зажимается меж упоров рамы и ограничителя, и сквозь паз в проушине рамки и отверстие ограничителя продевается палец крепления, соединяющий рамку с закрепленными на спецтехнике рамами. Благодаря пружинам отвала осуществляется частичное вывешивание оборудования в рабочем положении. В ходе очистки поверхностей это уменьшает поджатие ножей из резины к полотну дороги.

Чтобы снять либо установить раму отвала, нужно сжать амортизирующие пружины с помощью монтажного приспособления, входящего в комплект ЗИП-машин.

Обслуживание отвала подразумевает регулярную смазку шарниров, проверку состояния пружин, цепей и креплений.
